Weazel's Project
Goto page 1, 2, 3, 4  Next

Post new topic   Reply to topic    Vlaanderen4x4.be Forum Forum Index -> Aanpassingen / verbouwingen
View previous topic :: View next topic
Author Message
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Oct 25, 2009 8:05 pm    Post subject: Weazel's Project Reply with quote

Beste forummers!

Ik lees hier al wel veel mee op dit forum maar kzeg nooit ni veel Very Happy
Dus bij deze zal ik mijn projectje is voorstellen e...

Suzuki samurai 1300, geslepen nokkenas, weber en janspeed spagettie
Gekochte bolt on spiralen naar mijn eisen aangepast
5.14 tussenbak
Homemade rolkooi
Vooraan warn 8274
Top warn xp
Achter warn ti
Vitara servo
Radiator vanachter
....

Bedoeling is om challenge te gaan rijden!

De opbouw!

Vooras complete revisie gegeven en kineten laten verstevigen.





Mijnen helper/co-piloot


Rolkooi 95% af:






Draagarmen verlengde en bevestigingspunt hoger gezet:


Brug over achteras gelast zodat ik men triangel (a-arm) in het midden van de as kan zetten (wordt nog een geheel andere a-arm gemaakt)




Triangel gemaakt, bevestigingsbalk voor tussen t chassis, alles uitgelijnd en bevestigd.









Moet hier en daar nog een beetje verder worden afgelast maar dat doe ik als em terug helemaal uiteen gaat voor te ruttexen en te spuiten, dan kannek er beter bij.
Achteraan is er dus niet veel meer van de gekochte kit overgebleven, vooraan is ze volledig hetzelfde gebleven (voorlopig toch nog Very Happy )
Op zich kan ik daar niet veel aan veranderen, had graag die triangel ook int midden van de as gehad maar das niet mogelijk met de carterpan (tenzij ik heel hoog ga maar das ook niet de bedoeling) Mss dat ik met der tijd de draagarmen ook wel verleng.

Vandaag wat aan het kontje gewerkt, eindelijk zit er een steun onder het "zwevende" gedeelte, en lijkt t sammeke toch een beetje meer compleet.
Heb dan wat zitten denken hoe ik alles ge maken onder de zwevende gedeelte (batterijen, radiator en drukcilinder voor de handrem komt daar)
Maar daar ben ik wat vast geraakt want weet nog niet goed hoe ik de zijkanten daar van ga dichtmaken...
Even gebrek aan inspiratie dus even laten rusten en dan komt het een van de dagen mss wel teboven :Smile









Indien er nog iemand wat ideetjes/tips heeft: altijd welkom he!

Weazel
Back to top
View user's profile Send private message
wodan
Schijt Admin


Joined: 05 Jan 2008
Posts: 6812
Location: Oost-Vlaanderen (Belgium)

PostPosted: Sun Oct 25, 2009 8:44 pm    Post subject: Reply with quote

Man, dat is echt knap werk en goed doordacht gemaakt. Goed bezig!
_________________
85 K30,6.2D,Ex-M1008,TH400,325/85R16 XML
08 GMT911HD CCSB,6.6TDLMM, All1000,285/65R18 BFG AT
Vlaanderen4x4.be Free Games
"Life is what happens to you, while you're busy making other plans"
3-2-2010: Loss of a good friend.
Back to top
View user's profile Send private message Visit poster's website
cedicol
+750


Joined: 31 Mar 2008
Posts: 823
Location: Bellingen (Pepingen)

PostPosted: Sun Oct 25, 2009 8:47 pm    Post subject: Reply with quote

hey de weazel zie. Ziet er al een schoon baksken uit. Ik volg dit ook op suz. offroad. Prachtig hoe je dat allemaal maakt. Wink
_________________
life sucks, but i love it!!!!
Madness is the gift that has been given to me!!
http://www.rc-forum.be/phpbb2/index.php
Back to top
View user's profile Send private message Send e-mail
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Oct 25, 2009 9:00 pm    Post subject: Reply with quote

zo heb ik ineens een leuk speeltje, en kan ik is met iets leuk naar vl4x4 weekend komen volgend jaar en moet ik niemeer met mijne baansam rijden Very Happy
Back to top
View user's profile Send private message
sixshooter
+1500


Joined: 07 Jan 2008
Posts: 1869

PostPosted: Sun Oct 25, 2009 9:05 pm    Post subject: Reply with quote

Amaai, dat ziet er veelbelovend uit.
Back to top
View user's profile Send private message
Fredd
Vaste waarde


Joined: 08 Jan 2008
Posts: 5732
Location: Alabama, USA

PostPosted: Sun Oct 25, 2009 10:11 pm    Post subject: Re: Weazel's Project Reply with quote

Weazel wrote:
Triangel gemaakt, bevestigingsbalk voor tussen t chassis, alles uitgelijnd en bevestigd.


Ontworpen door Charles Spencer King in 1967 voor de toen komende Range Rover en word nog steeds door veelen gebruikt.

Is inderdaad de beste as geleiding die je kan maken. Wink
_________________
Please support :
www.pawsandstripes.org
www.shadowwarriorsproject.org
www.woundedwarriorproject.org
Back to top
View user's profile Send private message
katman
+1500


Joined: 13 Aug 2009
Posts: 1724
Location: Moerbeek-plage

PostPosted: Mon Oct 26, 2009 8:41 am    Post subject: Reply with quote

ferm gadaan ...
_________________
fuck the rules
Back to top
View user's profile Send private message Send e-mail
wizzzard
+250


Joined: 18 Mar 2008
Posts: 486
Location: Gavere

PostPosted: Mon Oct 26, 2009 10:41 am    Post subject: Reply with quote

Heel knap, ik blijf je volgen Wink
Succes alvast!
_________________
Proud member of teamGRX
*Team BlackPearl*
Back to top
View user's profile Send private message Visit poster's website
Pelle
+2000


Joined: 06 Jan 2008
Posts: 2232
Location: Zichem

PostPosted: Mon Oct 26, 2009 6:51 pm    Post subject: Reply with quote

Gaat idd iet knap worden als't klaar is...

Alleen, wordt er soms gedronken voor men een foto neemt? Mr. Green Wink
_________________
Consuetudinis vis magna est
(De macht der gewoonte is groot)
Back to top
View user's profile Send private message Send e-mail
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Wed Oct 28, 2009 8:51 pm    Post subject: Reply with quote

Update!

Servokit gekocht van vitara (met convertiekit voor samurai)
Maar daarmee staat het stuurhuis scheef tov de chassisbalken en stuuras op de kas (wordt normaal opgelost met extra kruisje)
Is door middel van een bijhorende tussenplaat die bij de kit zit vast te schroeven maar dat vind ik er toch maar raar uitzien.

Zodus chassis wat aangepast zodat stuurhuis mooi recht tegenover de stuurstang op de kas staat!

Hoekje uitgeslepen


Verstevigingsbuisje tussen gezet


Ankerplaat van de kit (die normaal gevezen wordt) ertegen gelast


Stuurhuis pas netjes



Voila, net hetgene wat ik wilde hebben, mooi recht tegenover elkaar en extra kruisje dus overbodig!


Door middel van verlaagde pitmanarm en overhead-sturing loop men stuurstang redelijk recht en netjes evenwijdig met de spoorstang!


Grtzz weazel
Back to top
View user's profile Send private message
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Nov 15, 2009 4:23 pm    Post subject: Reply with quote

Update....

Steunbalk voor bestuurders stoel aangepast zodat water en vuil goed wegkan:


Opstelling van de topwinch m.b.v. nen borstelsteel Very Happy



Ook nog wat verder gewerkt aant voorsnuitje:





Weazel
Back to top
View user's profile Send private message
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Nov 15, 2009 4:24 pm    Post subject: Reply with quote

Pelle wrote:
Gaat idd iet knap worden als't klaar is...

Alleen, wordt er soms gedronken voor men een foto neemt? Mr. Green Wink



da wetek nimeer Very Happy
Back to top
View user's profile Send private message
uprisedsonofabitch
Genereuze mens


Joined: 01 Sep 2009
Posts: 5644
Location: roeselare

PostPosted: Sun Nov 15, 2009 5:31 pm    Post subject: Reply with quote

knappe werken , verlang al om deze AF te zien Laughing Wink
_________________
===> www.cliffhanger.name <===
Back to top
View user's profile Send private message Send e-mail Visit poster's website
PT Cruiser
+250


Joined: 02 Nov 2009
Posts: 274
Location: Kerksken O-VL

PostPosted: Sun Nov 15, 2009 6:13 pm    Post subject: Reply with quote

mooi project!
_________________
Powered by Detroit Diesel.
Back to top
View user's profile Send private message
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Nov 22, 2009 7:04 pm    Post subject: Reply with quote

Update!

Kuipzetels zijn gekozen (1tje heb ik al, 2de besteld)
Komen in combinatie met 4 punts-gordels.



En aangezien ik niemand vond die mij ne stinger kon bezorgen, heb ik er dan maar zelf ene gemaakt (met de buizenplooier!)









Las - en aanpassingswerken aan het chassis zijn klaar, zodus heel den boel terug uiteen gezwierd om een anti-roest behandeling te geven.
De Ryme die de laatste hand legt aan de lasnaden waar we eerder niet bijkonden:



Shotje van de winchplaat voor de snelloper



Chassis opgekuist en klaar voor de ruttex!





In de ruttex gezet (en mezelf ook vanwege de wind)
Na 1uurtje drogen begon het te regenen dus met buizen in de chassisbalken het chassis binnen op blokjes gezet.
Foto'ke volgt nog wel.

Alst chassis droog is kan ik de assen, motor, boite, tssboite,.... beginnen opbouwen...
Aan de rolkooi en voorsnuit zijn ook nog wat prulwerkjes aan en dan kan alles gespoten worden en heel den boel ineen worden gezet....

Maar tzal nog wel nen tijd duren eer em 'af' is!

Grtzz
Back to top
View user's profile Send private message
uprisedsonofabitch
Genereuze mens


Joined: 01 Sep 2009
Posts: 5644
Location: roeselare

PostPosted: Sun Nov 22, 2009 7:07 pm    Post subject: Reply with quote

Weazel wrote:
Update!

Kuipzetels zijn gekozen (1tje heb ik al, 2de besteld)
Komen in combinatie met 4 punts-gordels.



En aangezien ik niemand vond die mij ne stinger kon bezorgen, heb ik er dan maar zelf ene gemaakt (met de buizenplooier!)



Las - en aanpassingswerken aan het chassis zijn klaar, zodus heel den boel terug uiteen gezwierd om een anti-roest behandeling te geven.
De Ryme die de laatste hand legt aan de lasnaden waar we eerder niet bijkonden:



Shotje van de winchplaat voor de snelloper


In de ruttex gezet (en mezelf ook vanwege de wind)
Na 1uurtje drogen begon het te regenen dus met buizen in de chassisbalken het chassis binnen op blokjes gezet.
Foto'ke volgt nog wel.

Alst chassis droog is kan ik de assen, motor, boite, tssboite,.... beginnen opbouwen...
Aan de rolkooi en voorsnuit zijn ook nog wat prulwerkjes aan en dan kan alles gespoten worden en heel den boel ineen worden gezet....

Maar tzal nog wel nen tijd duren eer em 'af' is!

Grtzz



autostyle ? heb dezelfde in de buggy

vergrote zin vindt ik een goede !! is er dan ook 10 jaar garantie op u .. Laughing Laughing Laughing
_________________
===> www.cliffhanger.name <===
Back to top
View user's profile Send private message Send e-mail Visit poster's website
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Nov 22, 2009 7:23 pm    Post subject: Reply with quote

uprisedsonofabitch wrote:
Weazel wrote:



autostyle ? heb dezelfde in de buggy

vergrote zin vindt ik een goede !! is er dan ook 10 jaar garantie op u .. Laughing Laughing Laughing


Jep, autostyle, ben benieuw of ze goed zitten als ik het terrein in ga, in de winkel alleszinds wel

10j garantie op mij? op roest mss wel, voor de rest zalt afhangen of k men auto'ke /rolkooi e.d. goed heb gemaakt

Grtzz
Back to top
View user's profile Send private message
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Sun Nov 22, 2009 7:25 pm    Post subject: Reply with quote

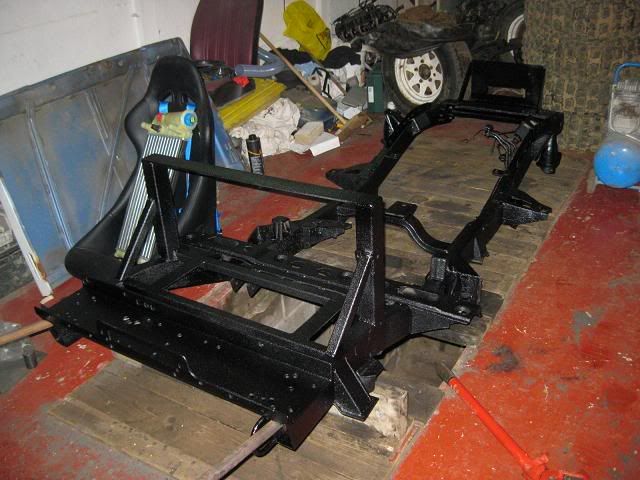

Ondanks we moeten zijn gaan lopen van de regen, chassis toch veilig en droog binnegekregen!



Back to top
View user's profile Send private message
Door
+750


Joined: 28 Aug 2008
Posts: 845
Location: Retie

PostPosted: Mon Nov 23, 2009 10:46 am    Post subject: Reply with quote

Weazel wrote:

10j garantie op mij? op roest mss wel
Grtzz


da haalt bij u niet veel uit, gij bent al verroest Laughing
Back to top
View user's profile Send private message
uprisedsonofabitch
Genereuze mens


Joined: 01 Sep 2009
Posts: 5644
Location: roeselare

PostPosted: Mon Nov 23, 2009 11:28 am    Post subject: Reply with quote

Door wrote:
Weazel wrote:

10j garantie op mij? op roest mss wel
Grtzz


da haalt bij u niet veel uit, gij bent al verroest Laughing



ola .... weazel .. die zit zulle Laughing Laughing Laughing Wink
_________________
===> www.cliffhanger.name <===
Back to top
View user's profile Send private message Send e-mail Visit poster's website
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Mon Nov 23, 2009 7:03 pm    Post subject: Reply with quote

kheb liever dat zo'n (mensen) als door da zeggen tegenover dak da te horen krijg van mensen met echt verstand Twisted Evil
Back to top
View user's profile Send private message
Door
+750


Joined: 28 Aug 2008
Posts: 845
Location: Retie

PostPosted: Mon Nov 23, 2009 7:32 pm    Post subject: Reply with quote

slet
Back to top
View user's profile Send private message
toet
+750


Joined: 06 Jan 2008
Posts: 936

PostPosted: Mon Nov 23, 2009 7:45 pm    Post subject: Reply with quote

Knappa werken pickup
Back to top
View user's profile Send private message Send e-mail MSN Messenger
Weazel
+50


Joined: 18 Aug 2008
Posts: 55
Location: Grobbendonk

PostPosted: Mon Nov 30, 2009 9:53 pm    Post subject: Reply with quote

Zaterdag in NL grand vitara velgen gaan halen omdat k er nergens andere vond...
Ineens mijn banden laten monteren!



Straffer spiralen gestoken van voor want stond met zijn neus bijna op de grond vant gewicht.
Motorke erin gelegt, boite ertegen (maar moet er terug af want vliegwiel is kapot :raleur: )
Spidertrax tussenbaksteunen + rubbers gemonteerd, tevens wat bevestigingen bijgemaakt tegen het uitscheuren.



Tevens het eerste 'echte' probleem ontdekt.

Heb door middel van mijn veersysteem aan te passen mijn achteras blijkbaar wat te ver gekanteld... (is in deze positie eigenlijk wel perfect kwa grondspeling Very Happy ) Maar ga het toch maar best aanpassen denk.



Ga mijn draagarmen dan maar ietske verlengen waardoor den as terug 'platter' komt en iets meer speling heb bij het inveren (heb maat 1cm speling en dan zit het schuif-stuk ten einde... (leuk kardan-asje trouwens Very Happy )

Grtzz
Back to top
View user's profile Send private message
katman
+1500


Joined: 13 Aug 2009
Posts: 1724
Location: Moerbeek-plage

PostPosted: Mon Nov 30, 2009 10:24 pm    Post subject: Reply with quote

nice man very nice Razz
_________________
fuck the rules
Back to top
View user's profile Send private message Send e-mail
Display posts from previous:
Post new topic   Reply to topic    Vlaanderen4x4.be Forum Forum Index -> Aanpassingen / verbouwingen All times are GMT + 1 Hour
Goto page 1, 2, 3, 4  Next
Page 1 of 4


Jump to:
You cannot post new topics in this forum
You cannot reply to topics in this forum
You cannot edit your posts in this forum
You cannot delete your posts in this forum
You cannot vote in polls in this forum


Powered by phpBB © 2001, 2005 phpBB Group
